体三维速度场仪v3v

产品描述:

tsi体视piv系统为您对气体和液体流动的3d3c测量提供了许多独特和突出的特性。通过灵活的系统配置,用户可以选择具体的相机型号和相机安装架获得专属的实验配置(适合您应用的像素分辨率、帧率、空间分辨率和测量体尺寸),最终获得准确的三维测量结果。

详情

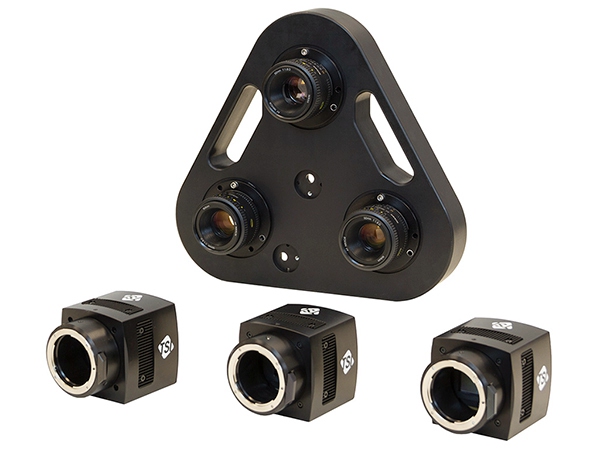

具有独特设计的v3v相机安装支架v3v-9000-ts和v3v-9000-cs,根据客户需求为用户提供不同的测量体尺寸和空间分辨率。 该安装支架固定相机迅速,系统可以在30分钟内安装完毕进行测量。tsi的v3v系统不同于其他类型的体视piv系统,不需要漫长的过程进行相机的位置和角度调节即可获得正确的聚焦。

选择相机决定了像素分辨率和采集速率;三个相机可以从v3v相机安装架上拆卸,进一步扩展用户的测量能力。此外,其相机可用于平面piv、立体piv或plif系统中。

像机帧和像机类型的适当选择取决于您需要测量的内容。提供各种具有高像素分辨率和帧速率的摄像机。有两种类型的帧:v3v-9000-cs 和 v3v-9000-ts。v3v-9000-cs 框架适用于大体积尺寸,以提供流的相干结构,而 v3v-9000-ts 以更小的体积提供更详细的湍流结构。请参阅下面的"必需组件"部分,了解各种类型的摄像机和两帧的规格。

v3v-9000 系统使用 insight v3v-dpir 图像捕获和数据分析软件包提取尽可能高的矢量场信息,用于流量测量。

产品应用:

Ÿ脉动流

Ÿ风机流

Ÿ仿生动力学研究

Ÿ边界层流

Ÿ具有气泡的两相流

Ÿ扑翼的流动结构研究

Ÿ生物医学器件的流动分析

Ÿ涡流形成

产品特点:

Ÿ可测量气体和液体流动一立体区域内三维速度

Ÿ灵活的系统配置

可针对测量体尺寸和空间分辨率选择的v3v-9000相机安装架

Ÿv3v-9000-cs支架:测量体尺寸140 x 140 x 100 mm 3 、空间分辨率3 mm 3

Ÿv3v-9000-cs支架:测量体尺寸50 x 50 x 25 mm 3 ,空间分辨率小于1 mm 3

‚可选择的相机

Ÿ4百万像素、32fps 4mp-hs相机

Ÿ4百万像素、180fps 4mp-180相机

Ÿ8百万像素、8.5fps 8mp相机

Ÿ所有相机均可用于两个v3v-9000相机安装架,提供理想的测量体尺寸和空间分辨率

Ÿ便捷、直观的系统布置;快速校准及测量结果

允许相机快速准确地固定到v3v-9000安装支架,使相机系统可在几分钟内进行图像捕捉

‚使用自动移动和控制的三维校准,在30分钟内即可给出校准结果

ƒ准确识别在三维空间中示踪粒子位置的三重搜索技术

„粒子跟踪处理提供了测量体内的最高可能的速度矢量

⑤集成的可用于复杂流场的简单可视化的三维图形及显示
